Impianto di aspirazione da banco test automotive

Obiettivi

Il cliente per questa realizzazione  richiede la progettazione di un impianto di aspirazione da banco test automotive e la sua installazione presso un’importante stabilimento in Sud America.

L’obbiettivo è l’aspirazione dei gas di scarico prodotti dalle auto durante le fasi di test a fondo linea produzione.

Problematiche

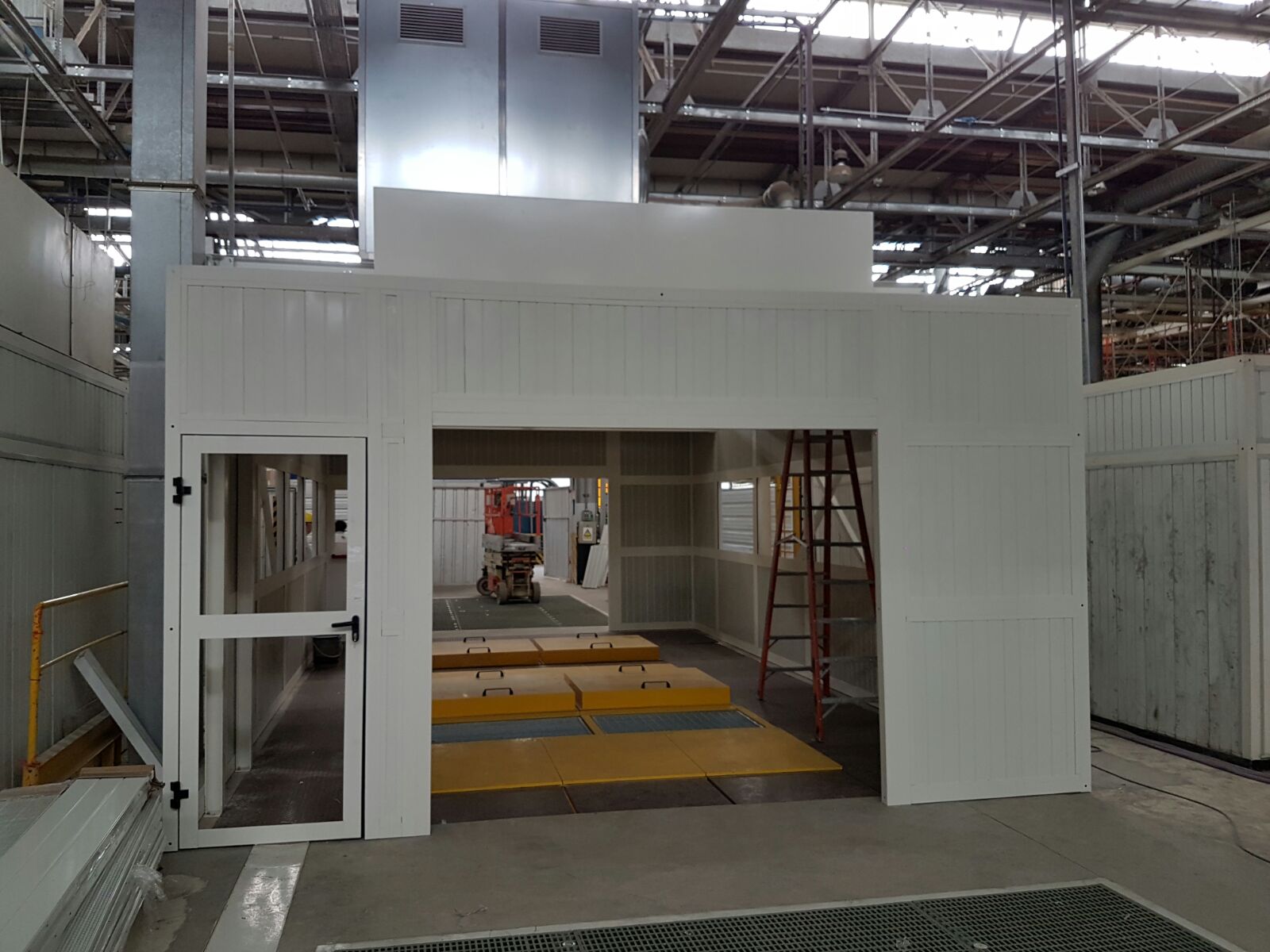

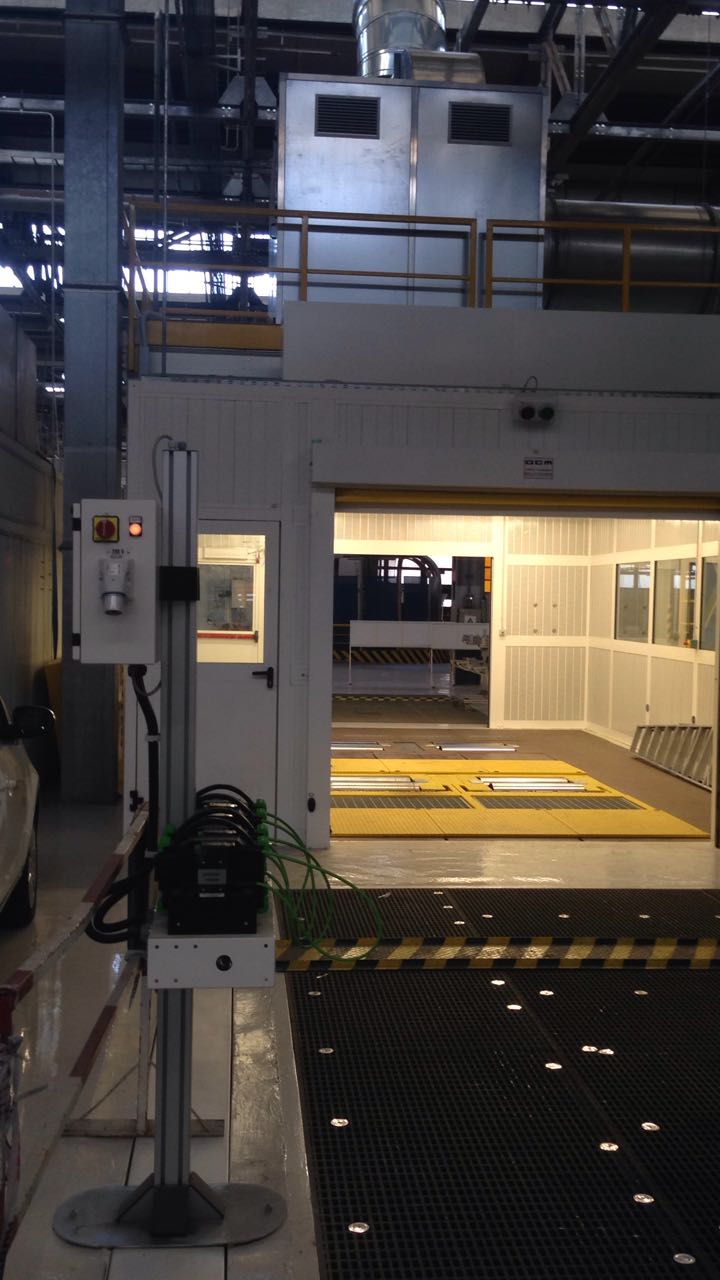

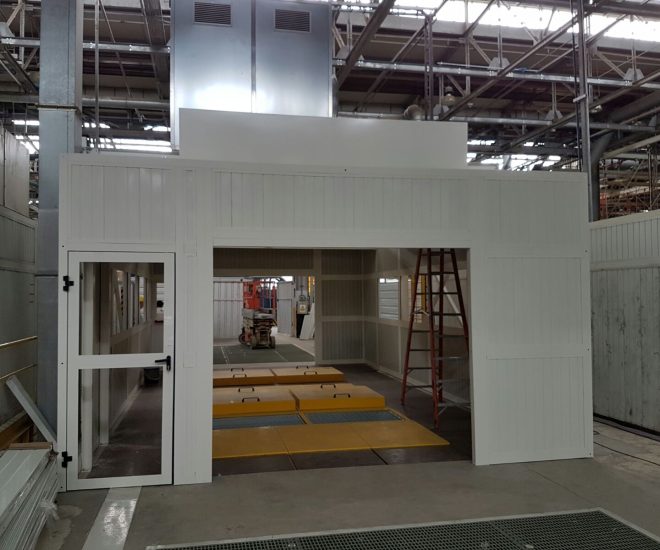

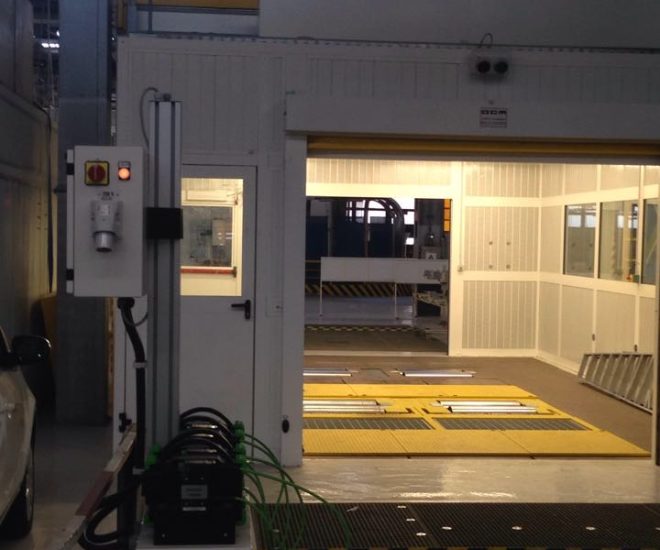

Ventilazione della cabina di contenimento con adeguati volumi/ora e aspirazione da banco test dei gas prodotti .

L’aspirazione dei gas di scarico deve avvenire sotto la cabina e per questo motivo i canali di aspirazione dovranno essere progettati per poter essere interrati .

Progettazione ed installazione di un’impianto di aspirazione così composto :

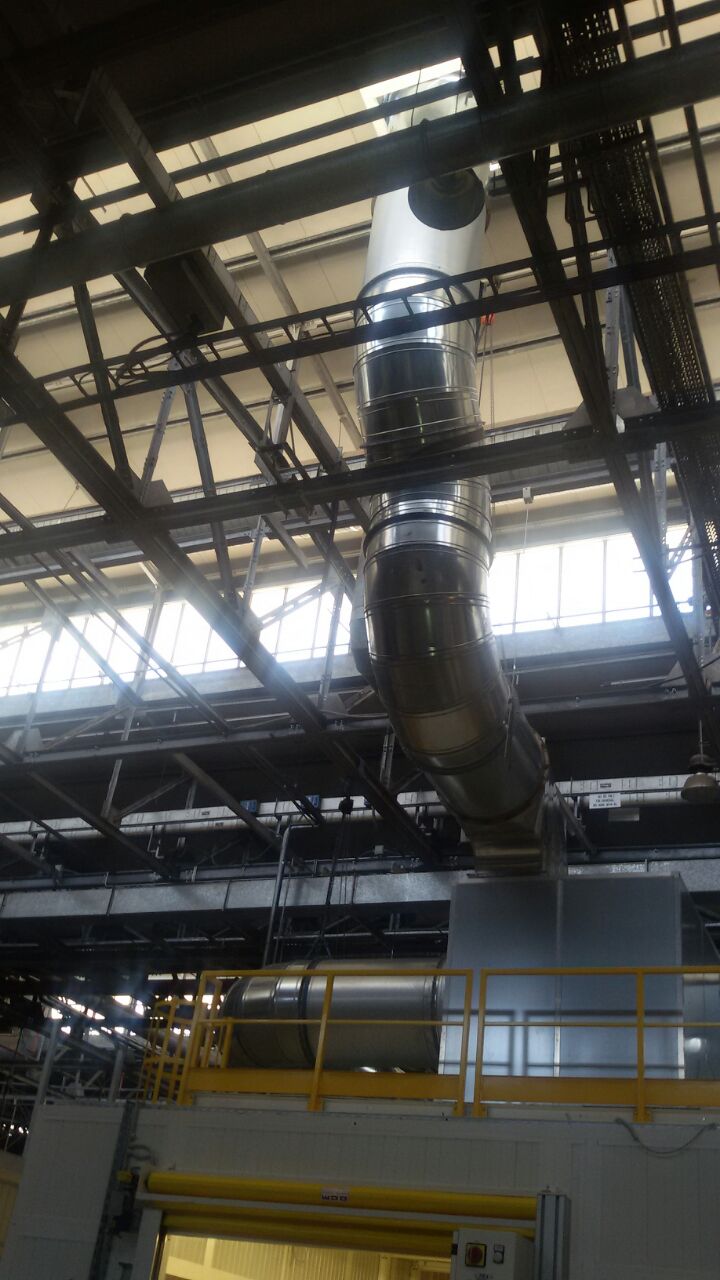

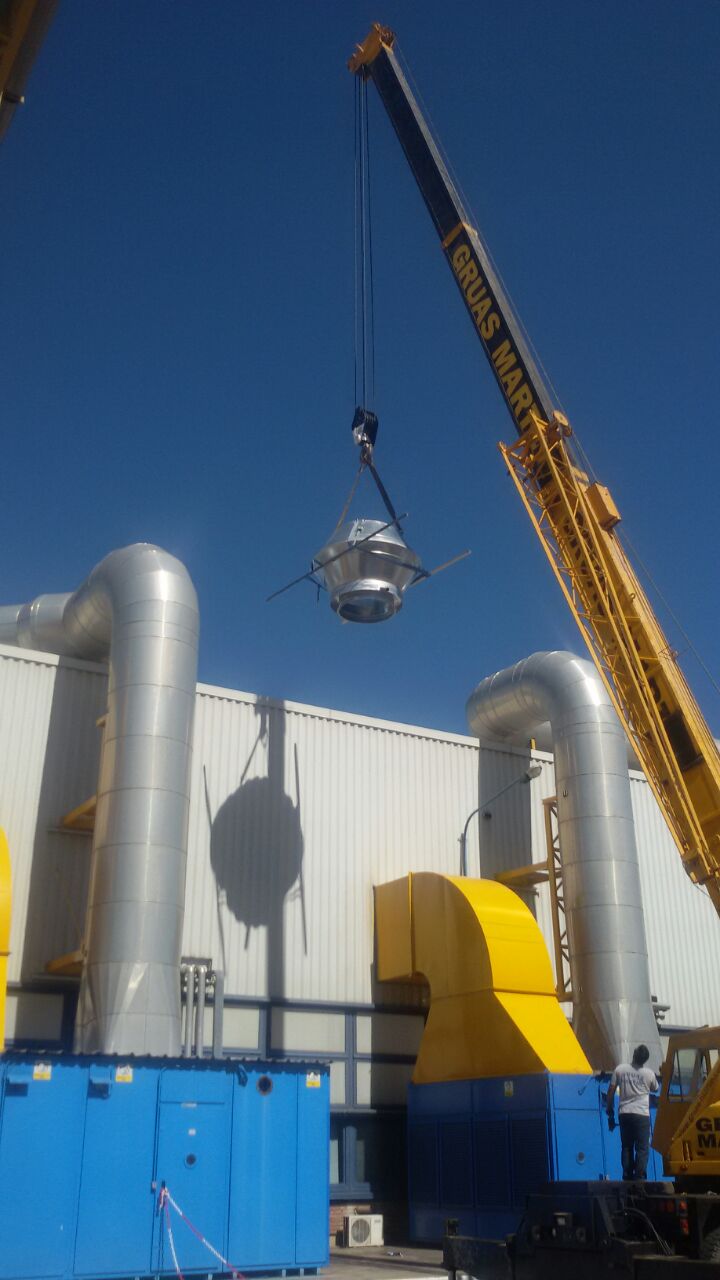

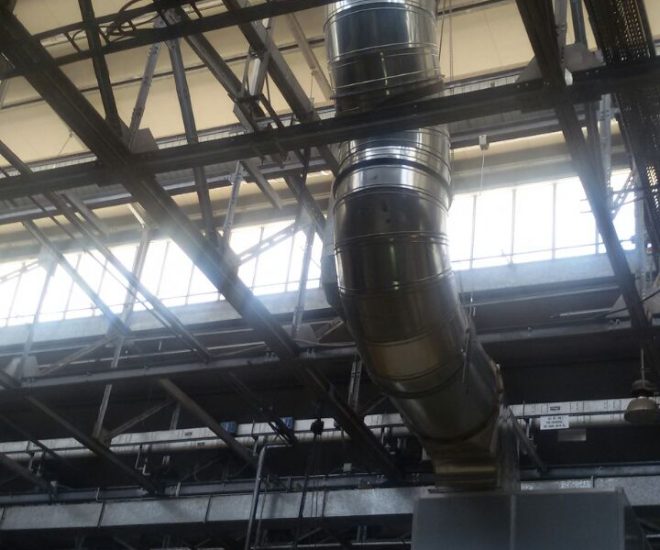

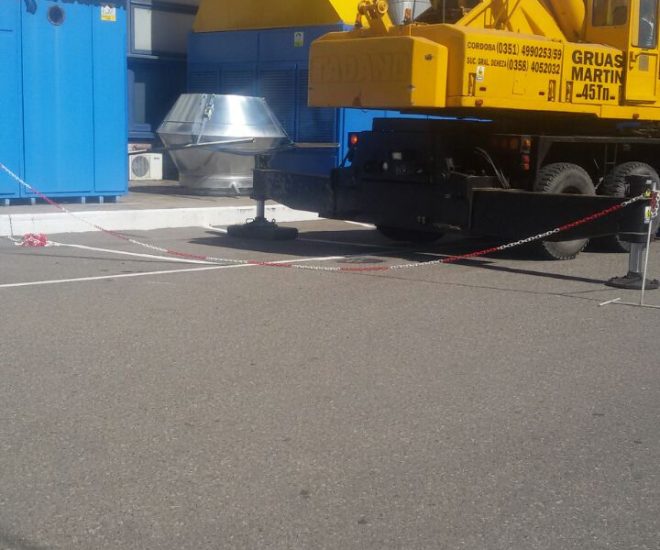

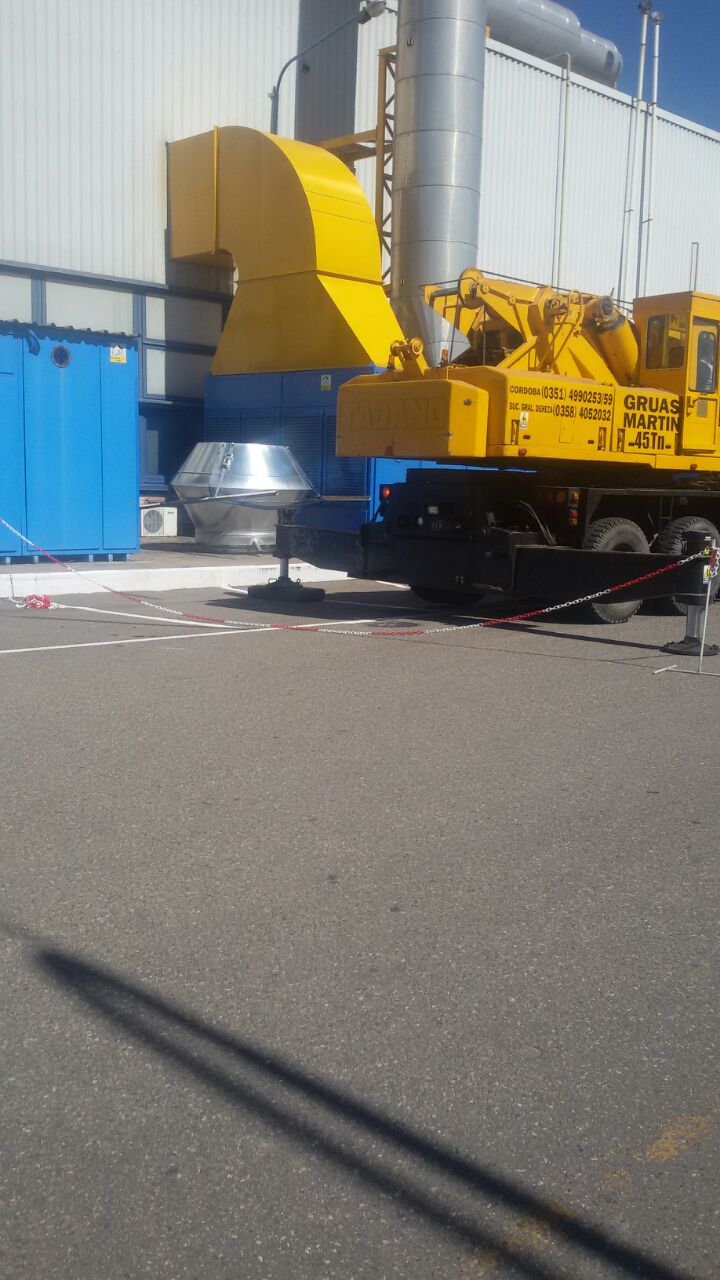

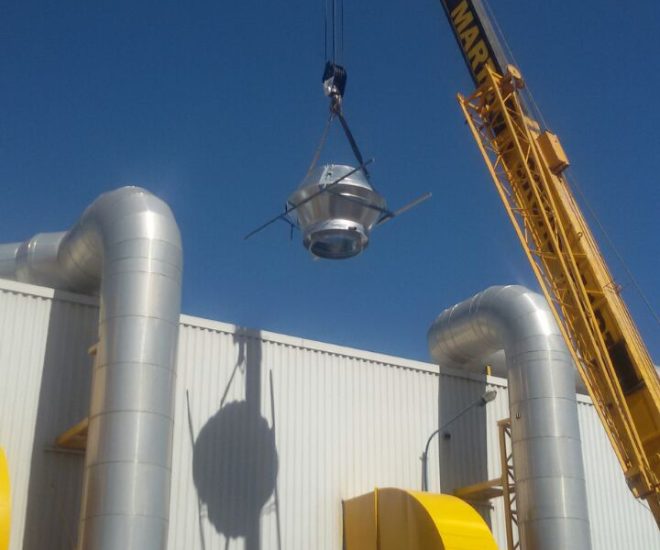

• Serie di canali in lamiera zincata dimensionati in base al disegno da voi fornito, avente sezioni circolari e rettangolari, costruiti in lamiera zincata di prima scelta sp.15/10 in versione saldata e flangiata  e aggraffata flangiata per la parte circolare ed il camino con terminale antipioggia.
• Ventilatore centrifugo in esecuzione a trasmissione, così costruito :
  -coclea in acciaio interamente elettrosaldata
  -girante a pale rovesce equilibrata staticamente e dinamicamente
  -motore elettrico SIEMENS 75Kw – IP55 – 4POLI – 480V (+ – 10%) – 3ph – 50Hz
  -trasmissione a cinghie (stesse pulegge di quello attuale) con carter di protezione
  -basamento comune realizzato in robusto profilato d’acciaio
  -supporti antivibranti tipo Vibrostop con piastre di fissaggio
  -giunti antivibranti per bocche aspiranti e prementi
  -box afono realizzato  con struttura in  appositi profilati di alluminio modulari completi di giunti di accoppiamento ad incastro. La struttura viene tamponata con pannelli autoportanti costruiti in robusta lamiera zincata di prima scelta, lavorati con punzonatrice a controllo numerico e pressopiegati con piegatrice a 6 assi computerizzata. Tutti i pannelli sono coibentati con lastre adesive di poliuretano espanso flessibile a cellule aperte fonoassorbente a rombi spessore 30 mm che ha una funzione fonoassorbente molto efficace. I pannelli sono fissati con viti in ferro zincate.

Portata nominale impianto : 45.000 mc/h /  Pressione statica utile : 2500 Pa / Potenza installata : 75 kW

Progettazione e sviluppo

Dopo un’attenta analisi delle esigenze del committente il nostro ufficio tecnico ha sviluppato il progetto dell’impianto di aspirazione da banco test

• Scelta del tipo di cappe aspiranti da posizionare a pavimento in prossimità degli scarichi delle auto
• Calcolo dellaportata necessaria per la captazione dei gas di scarico e per garantire la ventilazione della cabina
• Dimensionamento del ventilatore centrifugo e della cabina insonorizzante
• Progettazione delle corrette velocità dell’aria  all’interno dei canali di aspirazione
• Calcolo delleperdite di carico puntuali e complessive in funzione del percorso tubazioni

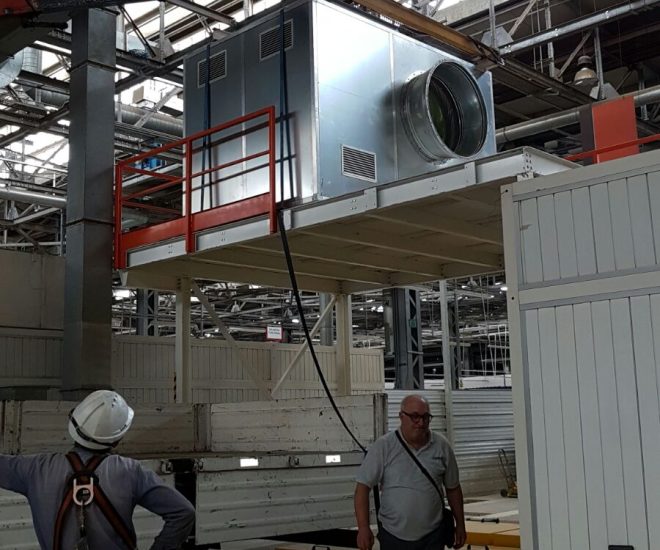

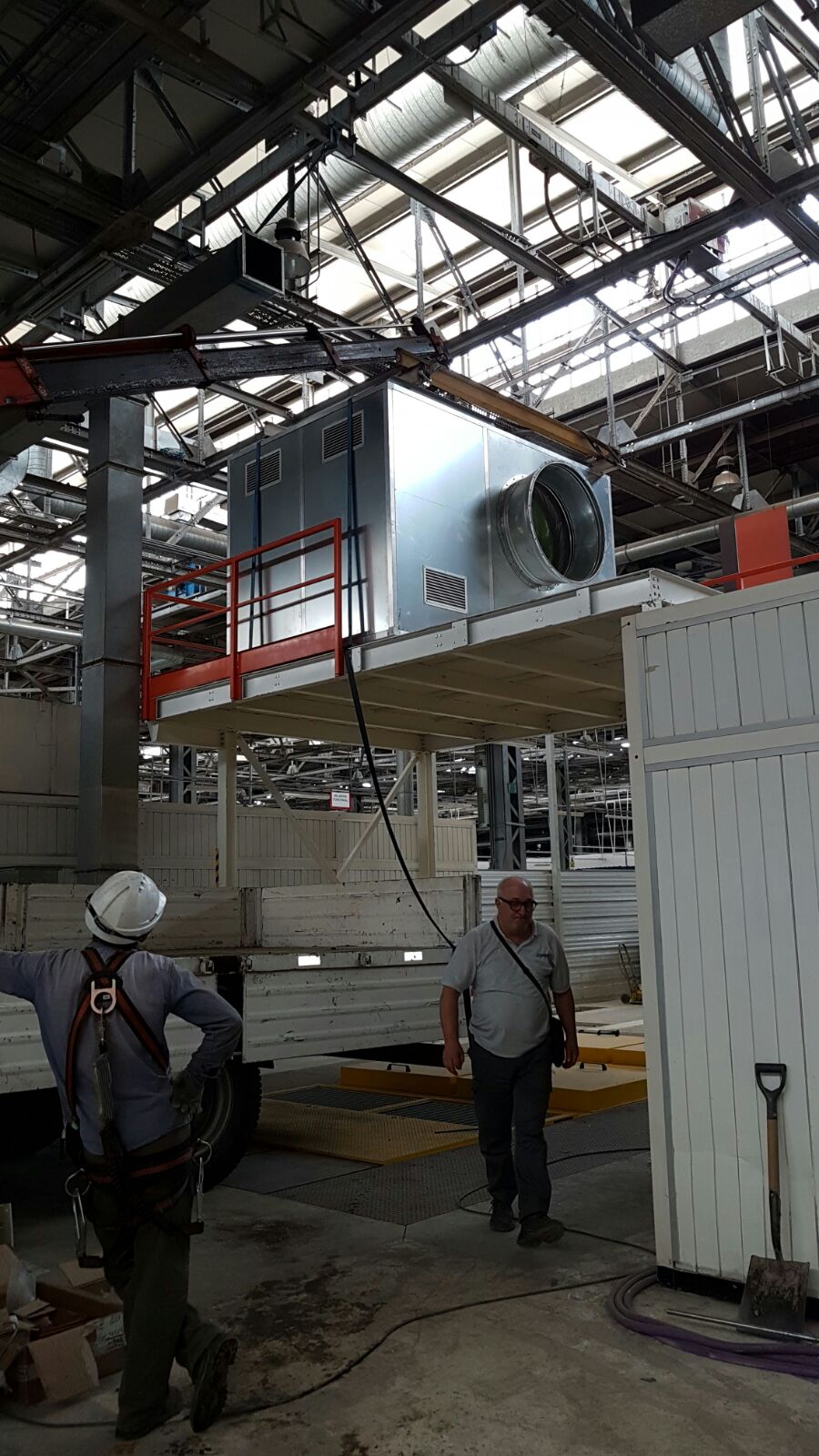

• Progettazione del soppalco per il posizionamento del ventilatore centrifugo cassonato
• Progettazione dei sistemi fissaggio di tubazioni
