L’impianto di raffreddamento cabine elettriche è solitamente destinato al condizionamento della cabina elettrica di fabbriche, acciaierie e sistemi produttivi grandi consumatori di energia elettrica. L’installazione ad esempio di nuovi trasformatori e quadri drive, magari in aggiunta ai quadri elettrici di potenza già installati, incrementa il calore prodotto dai sistemi richiedendo un condizionamento industriale che smaltisca le calorie prodotte.
Progettazione dell’impianto di raffreddamento cabine elettriche

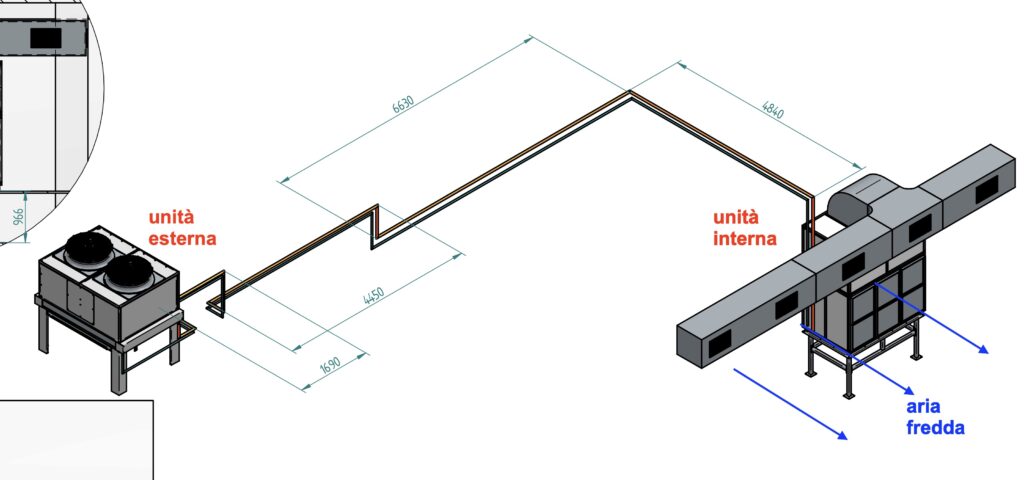

| I nostri progettisti normalmente progettano un impianto di raffreddamento basandosi sulle stesse tecniche utilizzate per un impianto di condizionamento industriale,solitamente composto da un condizionatore indipendente diviso in due unità, in configurazione solo freddo, a tutto ricircolo aria esterna o con una percentuale di aria di rinnovo. A destra uno schema tipico di impianto, questa configurazione in ambito industriale risulta conveniente in quanto i locali elettrici sono spesso difficili da raggiungere con canali di mandata aria collegati ad una UTA. Oltre alla macchina installata all’interno del locale da raffreddare il progetto prevede una linea di canali costruiti a misura, per la corretta distribuzione dell’aria climatizzata verso i nuovi trasformatori e quadri elettrici. |
|
Progettazione e sviluppo
Il nostro ufficio tecnico, dopo un’attenta analisi delle esigenze produttive del committente e delle specifiche tecniche, sviluppa il progetto dell’impianto di raffreddamento cabine elettrichearticolato nei seguenti punti principali:
- Dimensionamento delle potenze frigorifere necessarie in funzione dei carichi termici da smaltire e delle temperature di progetto

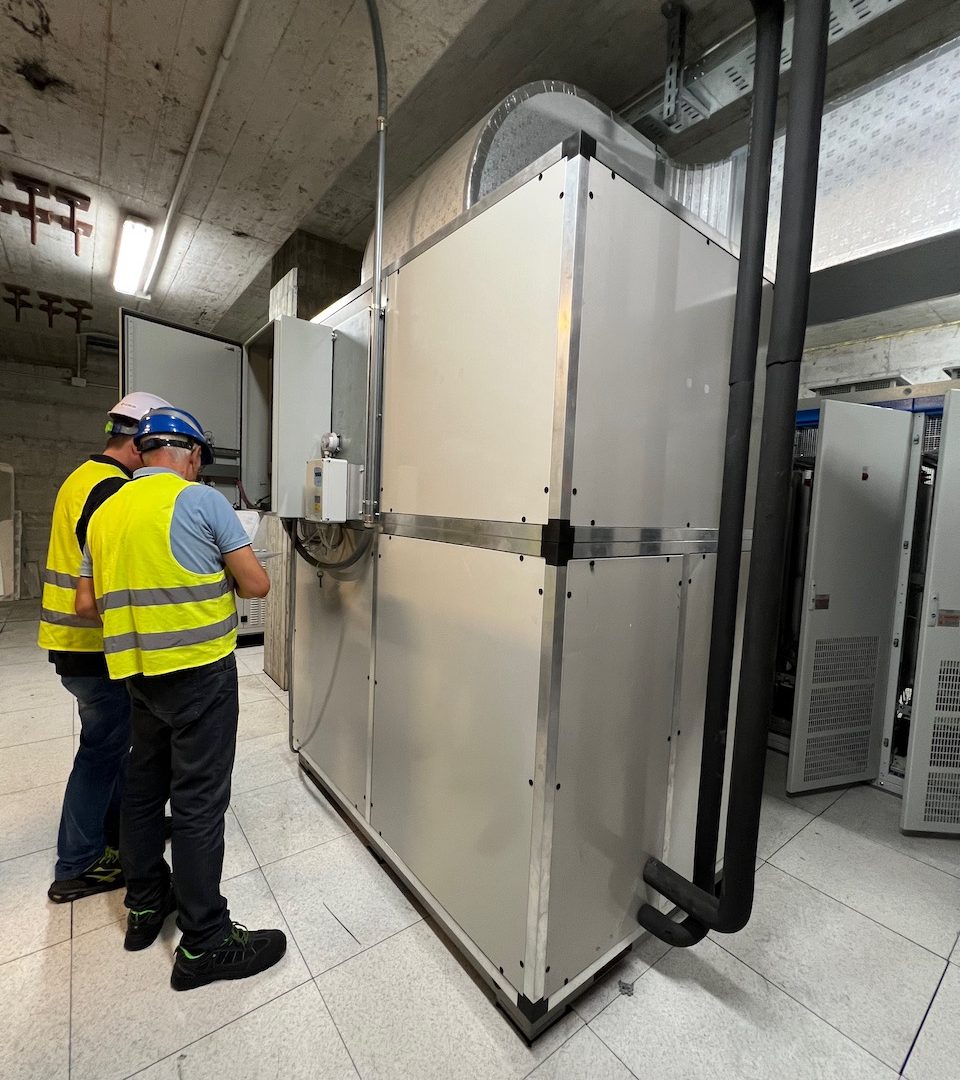

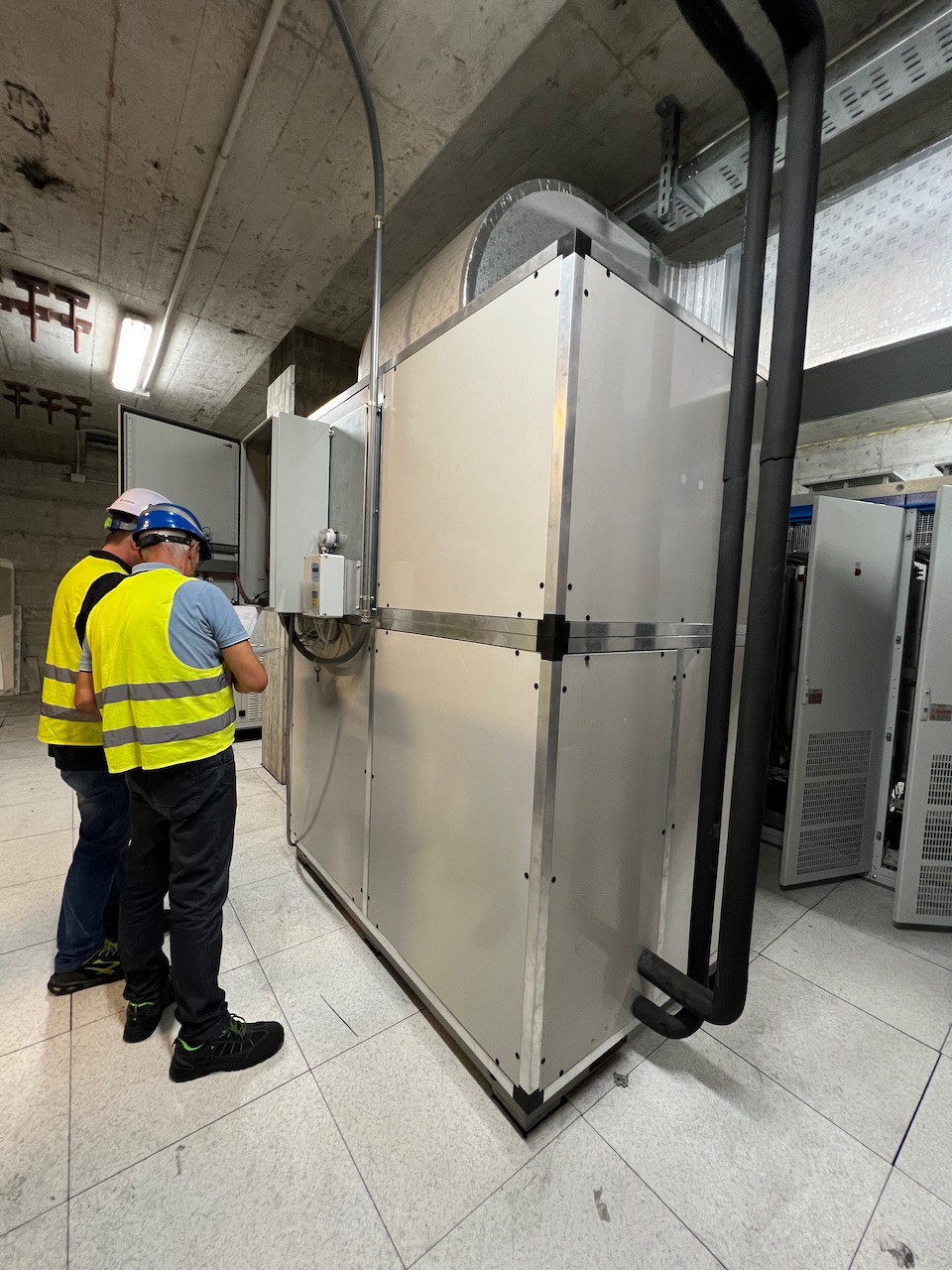

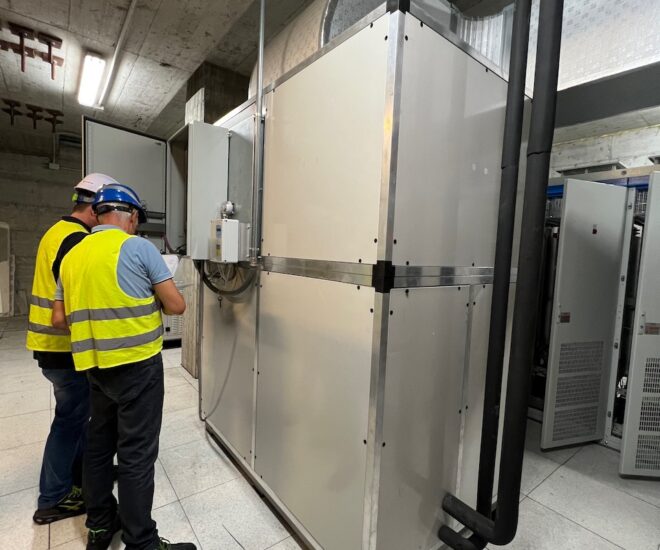

- Progettazione del condizionatore industriale monoblocco indipendente

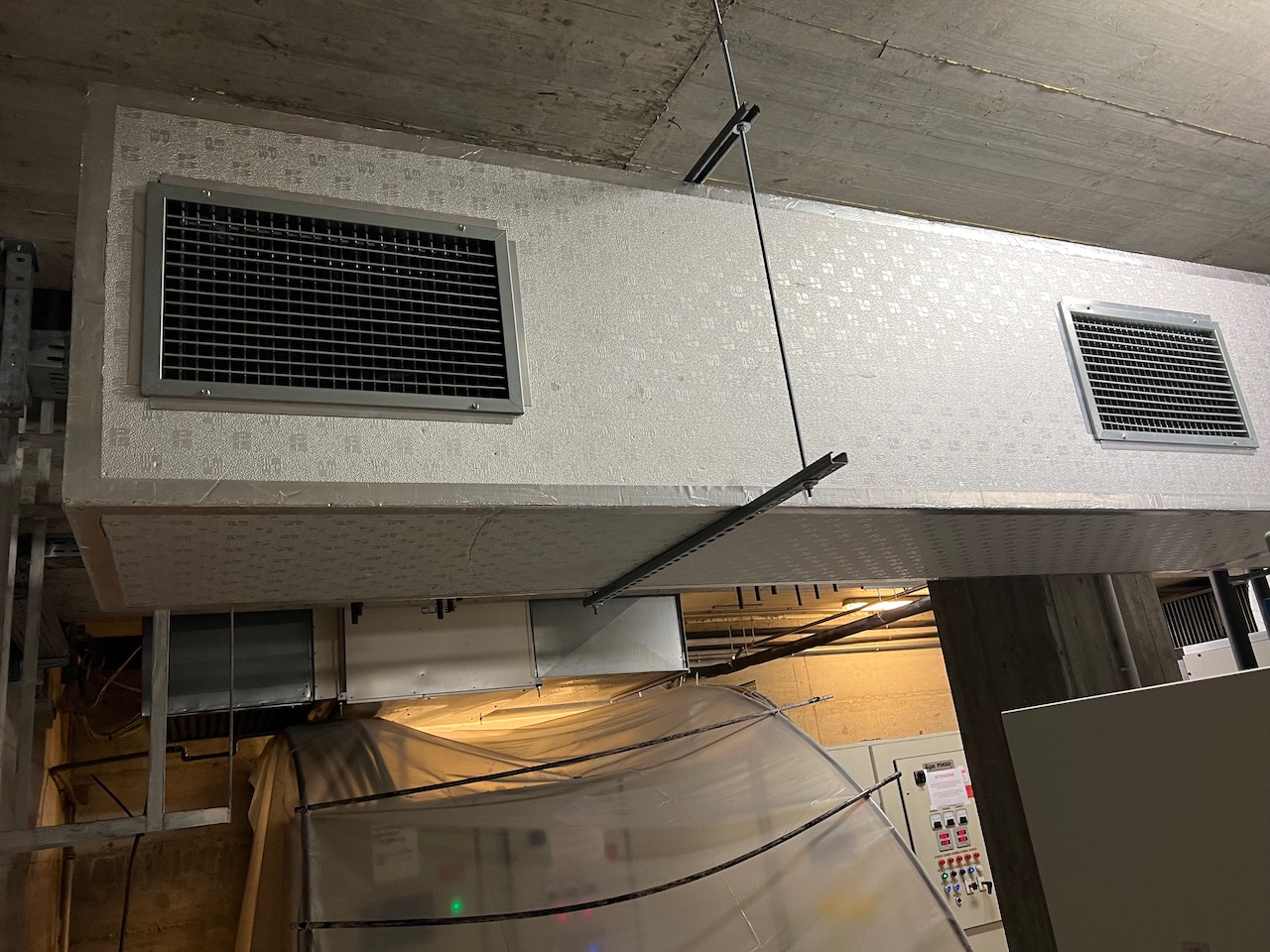

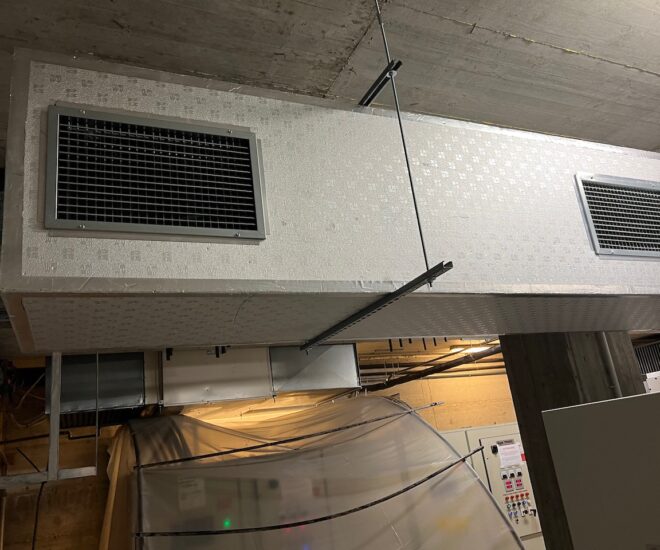

- Progettazione del circuito di canali realizzati in alluminio pre-isolato per la mandata dell’aria
- Dimensionamento delle bocchette di mandata aria
- Progettazione e costruzione di tutti gli staffaggi speciali, realizzati a misura, in modo da integrarsi nel contesto presente

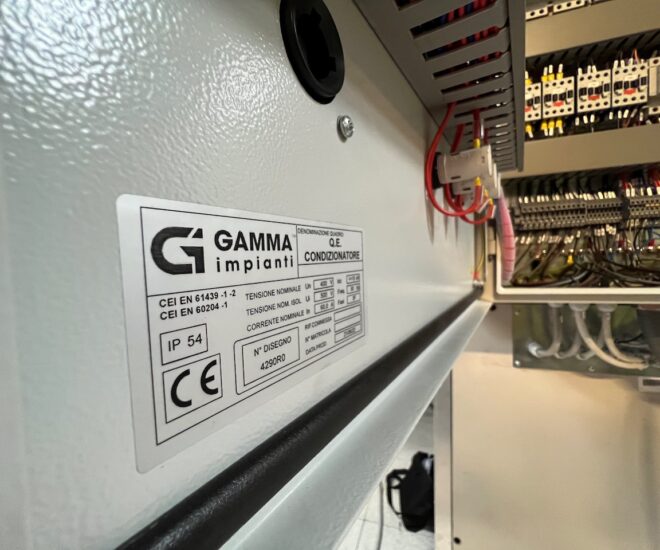

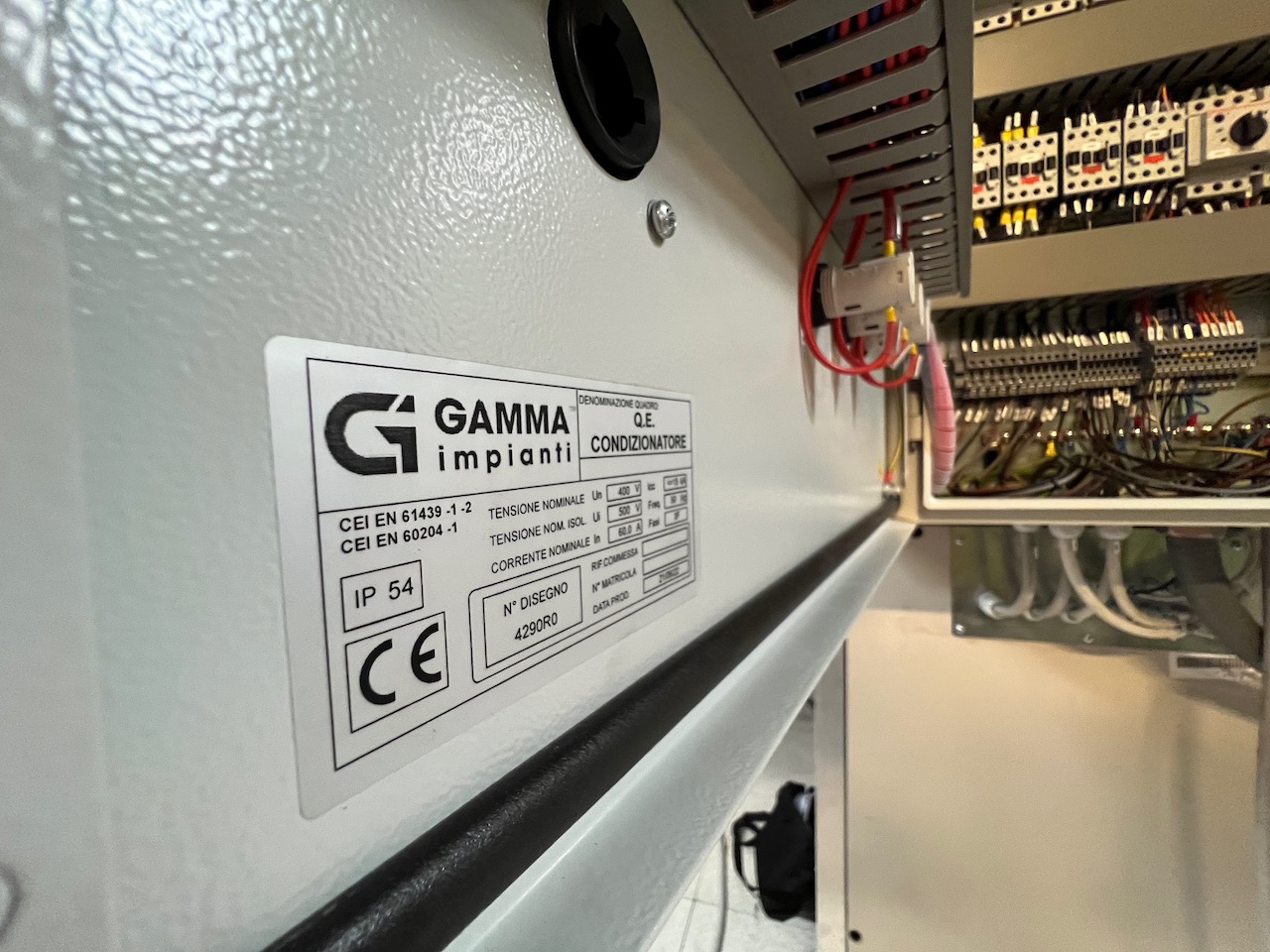

- Progettazione dell’impianto elettrico di alimentazione del quadro a bordo macchina, di collegamento delle sonde e per il controllo dell’impianto
Installazione dell’impianto
L’attività viene suddivisa in due fasi:

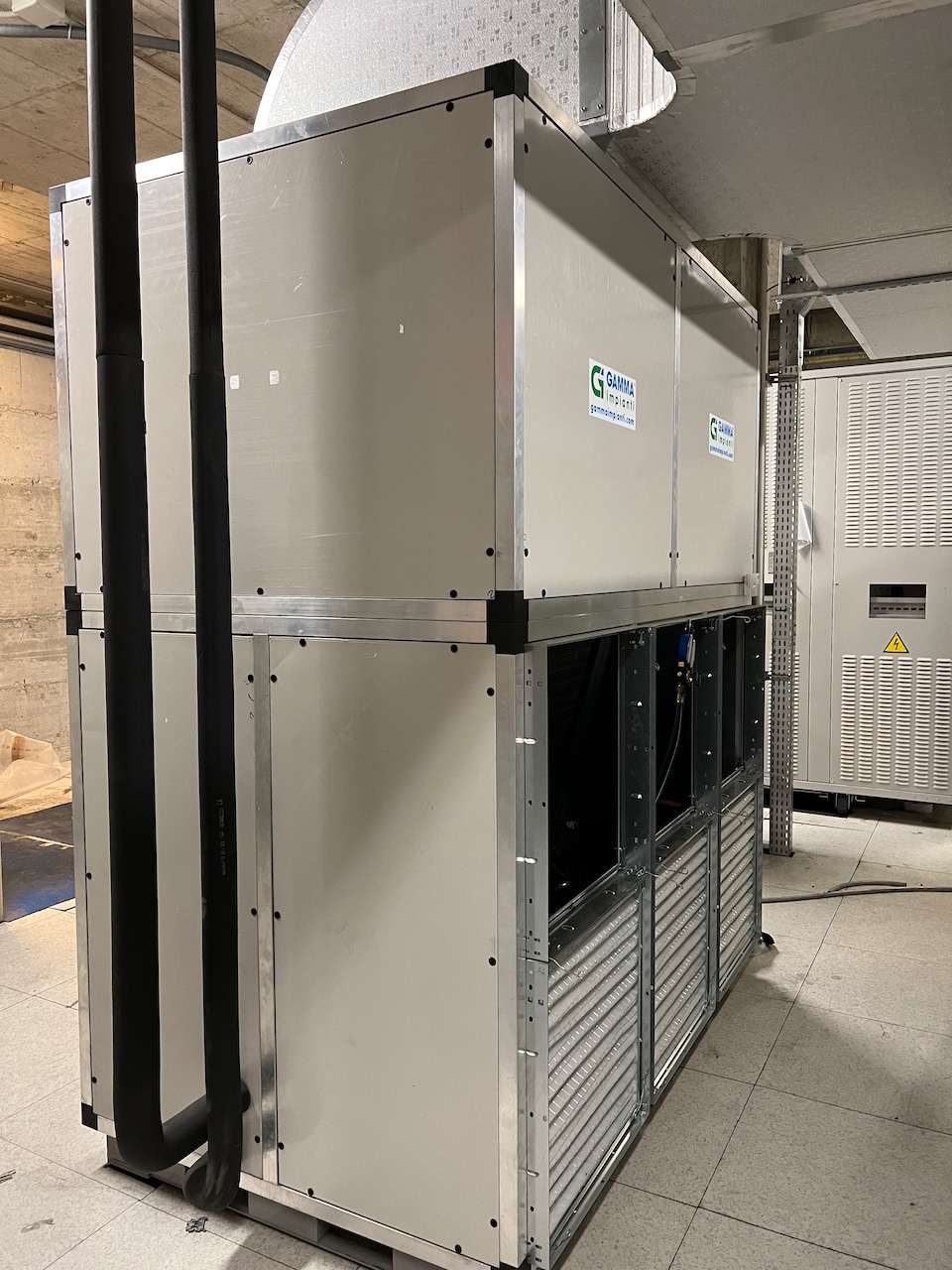

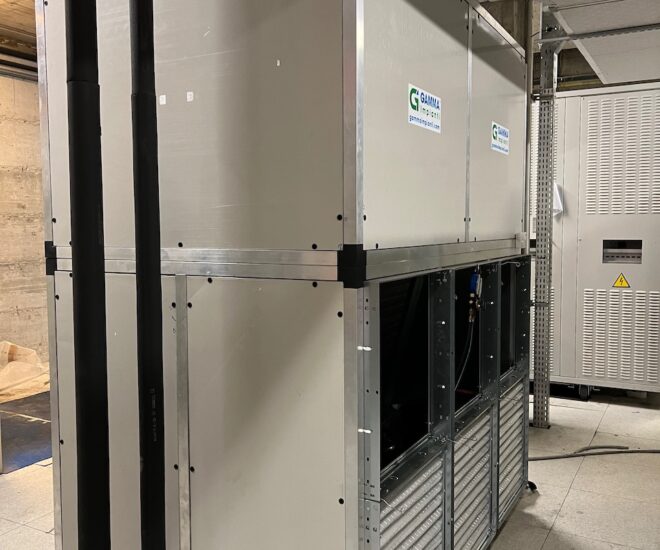

- Nella prima fase si effettua il montaggio delcondizionatore industriale (unità interna condensante e unità esterna evaporante) e delle tubazioni frigorifere di collegamento, con impianto in marcia
- Nella seconda fase si esegue il completamento delle tubazioni frigorifere, passando all’interno di un cavedio esistente
